Vilken roll har ett transportband i en återflödesugn?
Hej där! Som leverantör av återflödesugnar är jag jättesugen på att prata om en av de mest avgörande delarna av dessa maskiner: transportbandet. Du kanske tänker: "Ett löpande band? Hur viktigt kan det egentligen vara?" Tja, låt mig säga dig, det är en spelförändring i en värld av reflow-ugnar.
För det första, vad är egentligen en reflow-ugn? Enkelt uttryckt är det en maskin som används inom elektroniktillverkningsindustrin för att löda ytor – montera komponenter på kretskort (PCB). Processen går ut på att värma upp PCB med komponenterna placerade på den till en specifik temperatur så att lodet smälter och skapar en stark elektrisk anslutning. Och det är där transportbandet kommer in.
Den primära rollen för transportbandet i en återflödesugn är att flytta PCB genom ugnens olika temperaturzoner. En typisk återflödesugn har flera temperaturzoner, inklusive en förvärmningszon, en blötläggningszon, en återflödeszon och en kylzon. Varje zon spelar en viktig roll i lödningsprocessen och transportbandet ser till att kretskorten tillbringar rätt tid i varje zon.
I förvärmningszonen höjs temperaturen gradvis. Detta hjälper till att ta bort eventuell fukt från kretskortet och komponenterna, och börjar även aktivera flussmedlet i lödpastan. Transportbandet flyttar kretskorten i en jämn takt genom denna zon, vilket säkerställer att temperaturökningen är jämn. Om transportbandet rör sig för snabbt kommer kretskorten inte att få tillräckligt med förvärmning, vilket kan leda till dåliga lödfogar. Å andra sidan, om det rör sig för långsamt, kan PCB:erna bli överhettade, vilket kan orsaka skador på komponenterna.
Nästa upp är blötläggningszonen. Här hålls temperaturen på en relativt stabil nivå under en viss period. Detta gör att flussmedlet kan rengöra ytorna på kretskortet och komponenterna och förbereda dem för återflödesprocessen. Transportbandet håller kretskorten i denna zon under optimal tid, vilket säkerställer att flussmedlet gör sitt jobb effektivt.
Återflödeszonen är där magin händer. I denna zon höjs temperaturen till lodets smältpunkt, vanligtvis runt 217 - 230 grader Celsius för blyfritt lod. Transportbandet flyttar PCB genom detta högtemperaturområde, och när lodet smälter bildar det en stark bindning mellan komponenterna och PCB. Det är viktigt att transportbandet rör sig med en konstant hastighet här, eftersom plötsliga förändringar i hastighet kan orsaka ojämn lödning.
Efter återflödeszonen går PCB:erna in i kylzonen. Transportbandet fortsätter att flytta PCB genom denna zon, där temperaturen gradvis sänks. Detta gör att lodet stelnar och bildar en stabil anslutning. En väl kontrollerad kylprocess är avgörande för att förhindra termisk påfrestning på komponenterna och kretskortet, och transportbandet hjälper till att uppnå detta genom att säkerställa en jämn och stadig rörelse.

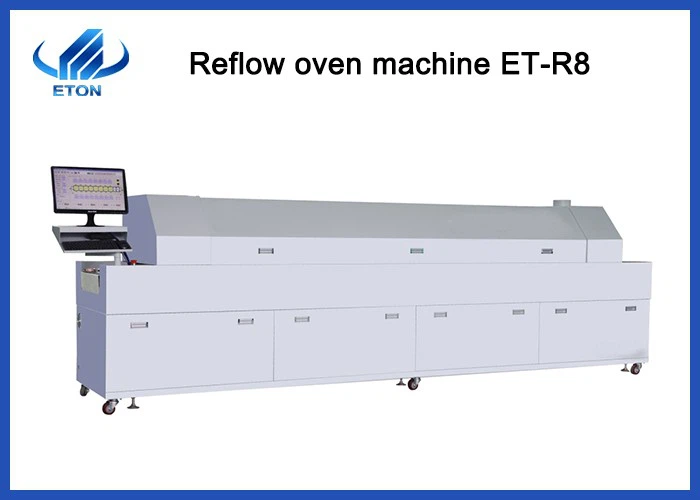

En annan viktig aspekt av transportbandet är dess material och design. Olika typer av transportband används i återflödesugnar, beroende på de specifika kraven i tillverkningsprocessen. Till exempel används nätbälten ofta eftersom de möjliggör god värmeöverföring och ventilation. Du kan kolla in vårSMT 450 Mesh Belt Reflow Ugn Hög effektivitetsom har ett högkvalitativt nättransportband.
Bredden och längden på transportbandet har också betydelse. Ett bredare band kan ta emot större PCB, medan ett längre band kan ge mer tid för PCB att gå igenom de olika temperaturzonerna. Detta är särskilt viktigt för högvolymproduktion. Vår1200KG höghastighets elektronisk tillverkningsmaskin för återflödesugnär utformad med ett löpande band som kan hantera storskalig produktion effektivt.
Hastigheten på transportbandet är justerbar i de flesta återflödesugnar. Detta ger tillverkarna flexibilitet att optimera lödningsprocessen för olika typer av kretskort och komponenter. Till exempel kan mindre komponenter kräva en snabbare bandhastighet, medan större eller mer komplexa PCB kan behöva en lägre hastighet.
Förutom att flytta kretskorten genom ugnen behöver transportbandet också vara pålitligt och underhållssnålt. Ett haveri på transportbandet kan orsaka betydande stillestånd i produktionslinjen, vilket är kostsamt för tillverkarna. Det är därför vi på vårt företag är mycket uppmärksamma på kvaliteten och hållbarheten på transportbanden i vårReflow Ugnsmaskin. Vi använder högkvalitativa material och avancerad tillverkningsteknik för att säkerställa att transportbanden kan motstå högtemperaturmiljön i återflödesugnen och fungera smidigt under lång tid.
Transportbandet måste också vara rent. Eventuellt skräp eller föroreningar på bandet kan överföras till PCB, vilket kan påverka kvaliteten på lödningen. Regelbunden rengöring och underhåll av transportbandet är avgörande för att produktionsprocessen ska fungera smidigt.
För att sammanfatta det, är transportbandet en integrerad del av en återflödesugn. Den kontrollerar kretskortets rörelse genom de olika temperaturzonerna, vilket säkerställer en konsekvent och högkvalitativ lödprocess. Oavsett om du är en småskalig elektroniktillverkare eller en storskalig produktionsanläggning, är det avgörande att ha ett pålitligt transportband i din återflödesugn för att ditt företag ska lyckas.
Om du är på marknaden efter en ny reflow-ugn eller vill uppgradera din befintliga, tar vi gärna en pratstund med dig. Vi kan hjälpa dig att välja rätt reflowugn med det perfekta transportbandet för dina specifika behov. Tveka inte att höra av dig och starta ett samtal om dina upphandlingskrav.
Referenser
- "Reflow Soldering Handbook" av IPC - Association Connecting Electronics Industries
- "Surface Mount Technology: Principles and Practice" av John H. Lau
