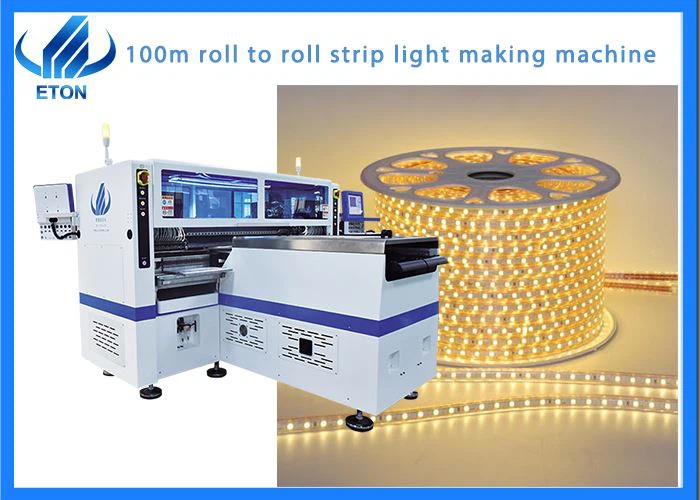

500kcph rull-till-rulle-remsa SMT-montering

500k cph roll to roll strip light gör SMT monteringsmaskin för val och plats



Funktioner

1.Hög hastighet och intelligent, ultraprestanda

(1)Komponentplockningsposition kan justeras enligt PCB pad stigning, min 6,5 mm, tillämpas på led 3014/3528/3020/5050 resistor, brygglikriktare etc. Brett komponentsortiment

(2) Igenkänningskamera registrerar komponentens läckande position för PCB, och fyll den saknade komponenten i enlighet med detta

(3) Placeringshuvudet använder metoden att plocka två gånger och en gång placera. Placeringstiden minimeras kraftigt med det förbättrade placeringssättet, utmärkt optimal kapacitet når 500 000 CPH.

2. flexibel produktion

(1) justera transportplattformen enligt olika rull till rullremsa, intervall 250±10 mm, maxlängdintervallet är 1M per cykel.

(2) avståndet till matarstationen kan flexibelt justeras för att uppnå gruppplacering, för att förverkliga funktionen av tvåtidsplockning och engångsplacering

(3) utbudet av matningsstation är dubbelt så stort som placeringshuvudet, kan producera fyra typer av material samtidigt;

(4) intelligent elektrisk matare, stödjer höghastighetsmaskinserien.

3. hög prestanda

(1) flygigenkänningskamera, ingen paus för att upptäcka närvaron eller frånvaron av komponenter, komponentadsorptionstillstånd, förhindra placeringsfel

(2) Automatisk produktion med identifieringsdata, korrigering och fyll på saknad komponent automatiskt

(3) Klämstången drivs av luftcylindern för att korrigera materialen som tagits av monteringshuvudet.

(4) Med funktionen att fylla saknad komponent automatiskt, realisera industri 4.0 obemannad verkstad



Teknisk parameter

PCB storlek	250(±10)mm* valfri längd
PCB tjocklek	0.1-0,5 mm
PCB fastspänning	Vakuumadsorption, cylinderklämning, spårvidd justerbar
Monteringssätt	Gruppplock och gruppplacering
Monteringsläge	Dubbelskena+fyra grupper av placeringshuvuden
Nr av kamera	10 uppsättningar digitalkamera
Upprepa precision	±0.05 mm
Monteringshöjd	Mindre än eller lika med 5 mm
Monteringshastighet	Dubbel sida: 500 000 CPH, Enkel sida: 250 000 CPH
Komponenter	LED 3014/ 3020/ 3528/ 5050 och motstånd, kondensator, brygglikriktare mm.
kraft	350 AC 50Hz
Energiförbrukning	9,6KW
Elektrisk styrning	Oberoende forskning och utveckling av ETON
Motion control card modul 2 set
Matningssätt	Intelligent elektrisk matare med dubbelmotor
Antal matningsstation	Dubbel sida 136 ST, Enkel sida 68 ST
Nej. Av huvudet	Dubbel sida 136 ST, Enkel sida 68 ST



Produktionslinjen för T9-2S

En komplett SMT-produktionslinje inkluderar PCB-lastare, plockningsmaskin, transportör, återflödesugn och annan kringutrustning. Vi tillhandahåller inte bara multifunktionella och professionella plockningsmaskiner, utan tillhandahåller även SMT kringutrustning, med andra ord, vi tillhandahåller den kompletta halvautomatiska och helautomatiska SMT-produktionslinjen.



Företagsintroduktion

ETON grundades 2011. Jiangxi intelligent manufacturing Park färdigställdes 202. Det är en leverantör av tillverknings- och processlösningar som fokuserar på FoU, produktion, försäljning och service av SMT-höghastighetsplockningsmaskiner och SMT-perifer automation.

Mer än 11 ​​års erfarenhet

Exporteras till mer än 20 länder och regioner

Skaffa ett antal immaterialrättsliga teknologier

Kina högteknologiskt företag

Den fjärde China LED First Innovation Award





Service och transport



1. Tjänsten

Innan försäljning

Vår försäljningsspecialist kommer att analysera och rekommendera den utrustning och produktionslinje som är bäst för dig och tillhandahålla exklusiva och skräddarsydda tjänster

Under försäljning

Specialistförsäljning spårar utrustningens produktion och transportsituation i tid, säkerställer att utrustningen kommer fram till kunderna i gott skick och tillhandahåller professionell teknisk vägledning för montering av utrustning, och delar av områden tillhandahåller dörr-till-dörr-service för utländska ingenjörer

Efter försäljning

Ett års garantiperiod, försäljningsspecialist för att svara på frågor online 24 timmar om dygnet; besöka kunder regelbundet för att förstå utrustningens arbetsstatus.



2. Paketet och transporten

För att säkerställa att maskinen är i gott skick när utrustningen når kundens fabrik använder vi vakuumförpackningen och trälådförpackningen.

Steg 1: packa maskinen med skumbomull och stretchfilm för att skydda maskinens utsida

Steg 2: Vakuumpackning. Lägg torkmedlet i en vakuumpåse för att förhindra fukt; använd remmar för att säkra maskinen;

Steg 3: professionell trälåda förpackning.
