120000CPH Plockningsmaskin
1. Höghastighets universellt integrerat monteringshuvud, 40 huvuden, varje huvud styrs av en oberoende motor, med hjälp av en dubbelrad matristyp, de första 10 huvudena bildar en modul, 20 sughuvuden, och dubbellägesgruppen har 40 sughuvuden
Funktion

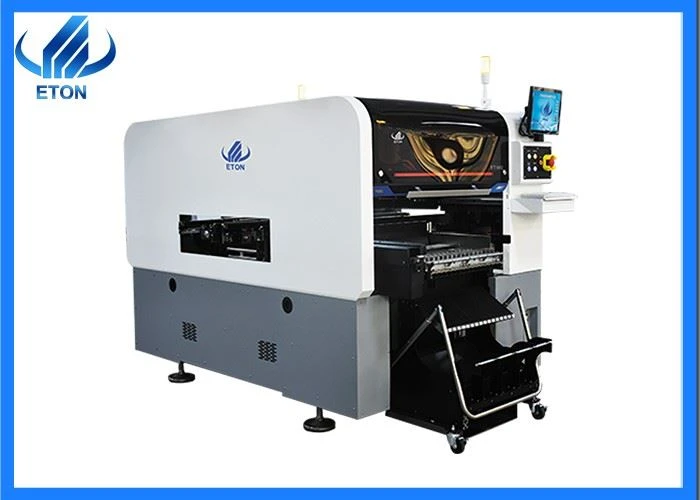

120000CPH Pick and Place-maskin
Ckaraktäristisk
1. Höghastighets universellt integrerat monteringshuvud, 40 huvuden, varje huvud styrs av en oberoende motor, med hjälp av en dubbelrad matristyp, de första 10 huvudena bildar en modul, 20 sughuvuden, och dubbellägesgruppen har 40 sughuvuden
2. Ny fast antennkamera: förbättra igenkänningsprestandan och utöka storleken på motsvarande komponenter installerade med hög hastighet till 10*10 mm
Markeringskamera: ett kameraigenkänningssystem med hög precision, som använder sig av trefärgsmetoden för belysning, är lämplig för alla formmärken och linser (blåljusskanning) och har ett brett utbud av applikationer
Fixed line skanningskamera: genom höghastighetskamera för flygigenkänning kan den snabbt samla in flera huvudbilder samtidigt, utföra visuell kalibrering av komponentbildens position, inriktningskorrigering och höjden på ljuskällan kan justeras
3. PCB
Max storlek: 500 * 450 mm (enkel PCB)
500*300mm (dubbel PCB)
Min storlek: 50*50 mm
Parameter
线路板/PCB | |
PCB板尺寸/PCB-storlek (L* W) | 最大尺寸Max storlek: 单板500mm*450mm (enkel PCB) 双板500mm*300mm (dubbel PCB) 最小尺寸Min storlek: 50mm*50mm |
PCB板厚度/PCB-tjocklek | 0.5-4,5 mm |
PCB板固定方法/PCB-klämning | 气缶I夹板,轨道宽度可调/Cylinderklämning, spårvidd justerbar |
定轨方式/Järnväg | 双轨双臂(1 轨4轨为固定轨道)/2 Rail,2 portaler (Rail 1,4 är fast skena) |
系统/Sy stam | Windows 7 |
软件/Programvara | 自主研发/ FoU självständigt |
生产管理MES系统/Produktionshantering MES-system | 提供要求定制(选配项)/ Anpassad (tillval) |
离线编程/Off-line programmering | 有/Tillgänglig |
相机数M/No. av kameran | 4套/4 set (数字相机 Digitalkamera) |
固定飞拍识别元器件/bottom vision kameraigenkänning | |
视觉对位 plus MARK校正/Vision alignment plus Mark correction | |
重复精度/Upprepa precision | plus 0.02 mm |
贴片高度/Monteringshöjd | B6mm |
贴片速度/Montagehastighet | 120000CPH (本公司最优条件下)(Optimal hastighet) |
贴装零件范围/Components range | 0201~10mm 封装料及 IC 料/Min 0201-paket och IC etc. |
使用电源及功率/Power | 380AC 50HZ 6KW |
使用环境/Driftsmiljö | 23 grader ±3 grader |
传输方向/Transmissionsriktning | 标准(单向)/Standard: Enkel riktning |
传送方式/Sändningsläge | 在线/Online drive |
定位方式/Positionsläge | 光学/Optisk |
耗气量/Luftförbrukning | 0.4-0.6mpa ( 4-6kgf/cm2) 1 50N/min |
电气控制/Elektrisk styrning | ETON 自主研^/Oberoende forskning och utveckling av ETON |
运动控制卡模块 1 套/Motion Control Card Module 1 set | ETON 自主研发/Oberoende forskning och utveckling av ETON |
XYZ轴驱动方式/X,Y,Z-axelns körväg | 高端磁悬浮电机 plus 伺服电机/High-end magnetisk linjärmotor plus servomotor |
可放置送料器数S/Nr. av matningsstationen | 双边送料器台车站位32PCS,可装物料64盘(单边送料器台车站位16PCS, 可装牛料32牛料) Dubbelsidig dockningsvagnsplats 32PCS, tejprullepaket: 64PCS (enkelsidig dockningsvagnsplats 16PCS, tejprullepaket:32PCS) |
吸嘴安装数＞/Nr. av huvuden | 双边40PCS (单边20PCS)/Dubbel sida: 40st (enkel sida: 20st) |
送料方式/Matningssätt | 双头智能送料器/Intelligent dubbelhuvudmatare |
Våra tjänster
När du väl har köpt vår maskin kan du njuta av ingenjörernas kostnadsfria installationstjänst från dörr till dörr. Under garantitiden är alla delar skadade och byts ut kostnadsfritt. Du kan stödja gratis undervisning online 24 timmar om dygnet och tillhandahålla gratis programuppdateringstjänster för livet.
FAQ
F: Vad handlar om garantin för maskinerna?
S: Underhåll: 1 år hel maskin, alla delar som behöver repareras eller bytas ut kommer att vara gratis. Vi tar ansvaret för maskinerna från A till Ö.
F: Utvecklade du din egen maskin?
S: Det har självständigt utvecklat världens första patent för tekniska uppfinningar och egenutvecklade teknologier, inklusive 9 uppfinningspatent, 12 mjukvaruupphovsrättigheter och 112 praktiska patent.
F: Vad är din maskin lämplig för?
S: Våra maskiner används ofta inom belysning, bildskärm, elektronik, drivkraft, hushållsapparater, ny energi och andra industrier
