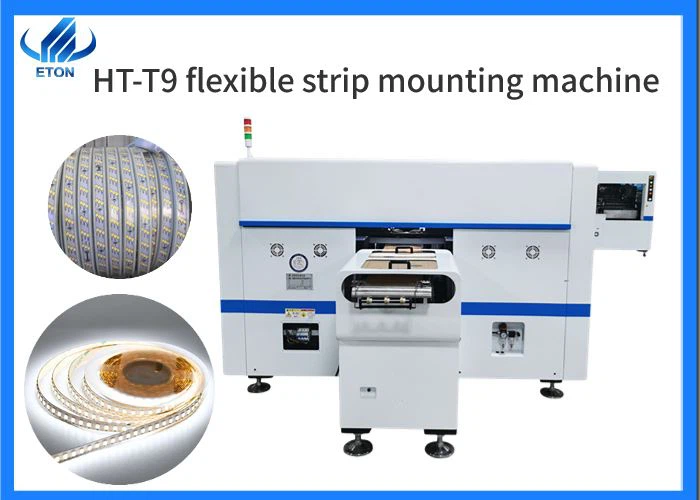

Monteringsmaskin för trådlös flexremsa

Monteringsmaskin för trådlös flexibel list



HT-T9är den professionella höghastighetsmontören i vårt företag.

Kapacitet når 250 000 CPH,

Realisera Effektiv produktion







Maskinhöjdpunkt



VisionSsystem

Det visuella igenkänningssystemet för T9 inkluderar fem digitalkameror från de främsta inhemska varumärkena. En kamera ansvarar för märkningskorrigering, två kameror ansvarar för munstycksfelsökning och två kameror ansvarar för felsökning av mataren. Matarfelsökningskameran justerar mataravståndet genom att fotografera matarsätets mittskala.



Monteringshuvudsystem

SMT LED-maskinen är utrustad med två placeringshuvuden, bestående av fyra moduler, vardera med 17 sugmunstycken. Med hjälp av den pneumatiska principen sugs komponenterna genom den pneumatiska enheten med huvudet, enkelplåtsmaterial kan klistras separat, och samma plåtmaterial klistras alltid på samma lampremsa, munstyckenas avstånd kan justeras genom att justera sugkameran munstycke.





TRE HÖGA



Hög produktivitet:

Producerar med Producerar 4 typer av material samtidigt med hög kapacitet. Kapaciteten når 250000CPH



Hög precision :

Upprepningsprecisionen är ±0.02 mm (Repeteringsprecision).



Hög intelligens:

Dubbla arm fyra modul, 17 munstycken för varje monteringsdel, del A eller del B kan monteras separat eller synkront.



Exklusiv patenterad teknologi



FoU Oberoende Elektronisk styrning



Programvara för FoU oberoende



FoU oberoende Motion control card modul 1 set



Exklusiv patentteknologi: Grupp att välja och gruppera för att montera.





Detaljerna



Om vår maskinkonturdimension



längd	3100 mm
Bredd	2300 mm
Höjd	1550 mm
Totalvikt	1700 kg



Vår maskin av HT-T9ärDubbel arm



PCB Storlek	250* valfri längd
PCB-tjocklek	0.1--0,5 mm
Montering Klämning	Vakuumadsorption, cylinderklämning, spårbredd justerbar
Monteringshöjd	Mindre än eller lika med 5 mm



Om systemet



O.S.
Systemet	Windows 7
Visa	Pekskärmsmonitor
Utfodringssystem
Antal matarstation	68 st
Antal huvud	68 st







Om överföring



Transportör transmission	Max längd: 1000mm
Överföringshastighet	>500 mm/sek
Överföringsriktning	Enda (vänster→höger/höger→vänster)
Överföringsläge	Drive online
Positioneringssätt	Optisk





FAQ



F1: Hur många timmar kan maskinen arbeta per dag?

S: Maskinen kan fungera hela dagen. Men för att förlänga din livslängd rekommenderar vi att du vilar 1 eller 2 timmar per dag.

F2: Vilken är den optimala effekten av maskinen?

A: Den optimala produktionskapaciteten för maskinen når 250000 CPH.
