PCB-bearbetningsmonteringsmaskin med LED-ljus
E5S är lämplig för tillverkning av olika LED-lampor, LED-lampor, DOB-lampor, panellampor, downlights, gatubelysning, ljusrör, mjuka ljuslister, displayskärmar, drivrutiner, etc. E5S, 8 huvuden, optimal kapacitet 40000 CPH
Funktion
PCB-bearbetande monteringsmaskin med LED-ljus

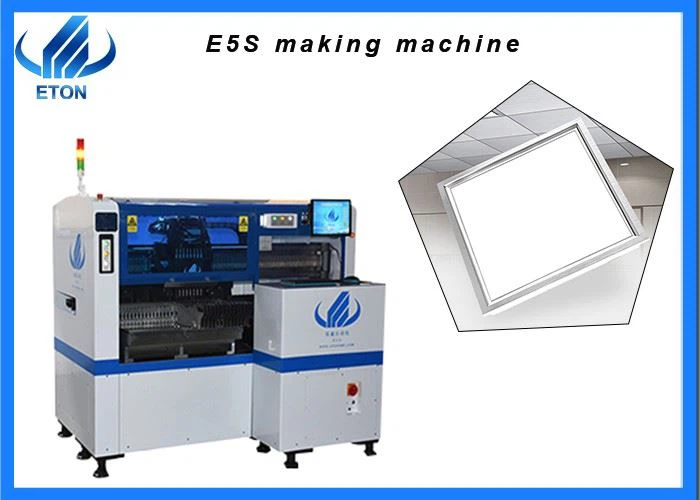

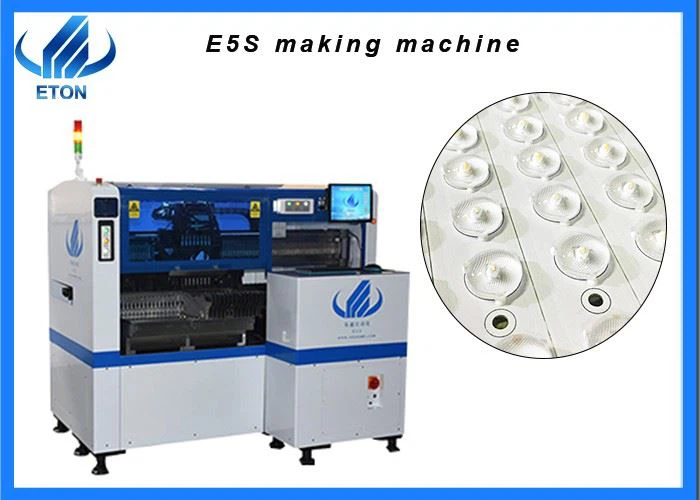

Introduktion av E5S
E5S är lämplig för tillverkning av olika LED-lampor, LED-lampor, DOB-lampor, panellampor, downlights, gatubelysningar, ljusrör, mjuka ljusremsor, bildskärmar, förare, etc.
E5S, 8 huvuden, optimal kapacitet 40000 CPH
Maskinskalet och den inre strukturen är alla tillverkade av ETON, och maskindelarna är alla importerade från utlandet
Storleken på det största PCB-kortet E5S är 500 * 350 mm
E5S SMT LINE
Råmaterial som behövs för E5S för att tillverka LED-lampor inkluderar lödpasta, PCB-kort, komponenter etc
Hela E5S produktionslinje -- halvautomatisk tryckmaskin -- kopplingsplattform -- E5S monteringsmaskin -- återflödeslödning
Tryckmaskin: använd stålnät för att läcka lödpasta på PCB-kudden
Dockningsstation: överföringskretskort, med buffertfunktion
Monteringsanordning: montera komponenterna korrekt till den avsedda positionen för kretskortskortet
Återflödeslödning: Lödpasta smälts av hög temperatur, så att komponenter i PCB-kortet kan bindas bättre
Teknisk parameter
Dimensionera | |
Längd | 1650 mm |
Bredd | 1200 mm |
Höjd | 1570 mm |
Totalvikt | 1200 kg |
PCB | |
PCB Längd Bredd | Max: 500*350mm Min: 100*100mm |
PCB-tjocklek | 0.5~3 mm |
PCB-klämning | Elektrisk klämning plus justerbar tryckpneumatisk |
Monteringsläge | Gruppplock och separat utplacering, separat plock och separat utplacering |
O.S. | |
Systemet | Windows 7 |
programvara | FoU oberoende |
Visa | LED-skärm |
Inmatningsapparat | Tangentbord, mus |
Vision System | |
Antal kamera | 2 uppsättningar importerad kamera |
Vision för flygidentifiering , Markkorrigering | |
Monteringsprecision | ±0,02 mm |
Monteringshöjd | < 36mm="" (automatic=""> |
Monteringshastighet | 40 000 CPH |
Komponenter | LED, kondensatorer, motstånd, formade komponenter, etc. |
Komponenter Utrymme | 0.2 mm |
Kraft | 380 AC 50 Hz |
Energiförbrukning | 4KW |
Driftmiljö | 23 grader ±3 grader |
Transportör transmission | Max längd: 500 mm |
Överföringshastighet | >500 mm/sek |
Överföringsriktning | Singel (vänster-*höger eller höger-*vänster) |
Överföringsläge | Auto Online körning |
Lufttryck | >5.0Kg/cm2 |
Elektrisk styrning | Oberoende forskning och utveckling av ETON |
Motion control kortmodul 1 set | Oberoende forskning och utveckling av ETON |
X,Y ,Z Axis Drive way | High-end magnetisk linjärmotor plus servomotor |
Utfodringssystem | |
Antal matarstationer | 30 st |
Antal munstycken | 8 st |
Matningssätt | Elektrisk matare med dubbelmotor |
Utställning
Vårt företag deltar i många utställningar hemma och utomlands varje år,
Du kommer att se ETONs monter i några välkända storskaliga utställningar i Kina, inklusive storskaliga utställningar som hålls i Shenzhen, Guangzhou, Chongqing, Shanghai och andra platser.
Utländska utställningar inkluderar utställningar i mer än 20 länder, inklusive Mumbai, Delhi, Egypten, Turkiet och Vietnam.
FAQ
F: Vilket är leveransdatumet?
Vi levererar varorna efter 30 dagars deposition.
F: Är elektrisk styrning utvecklad oberoende?
Ja, den elektriska kontrollen är av oss själva och har exklusiv patentteknik.
F: Är du en tillverkare eller handelsföretag?
tillverkare. Vi har en egen industripark
F: Hur är träningen?
S: Efter att ha köpt våra produkter kan du skicka dina ingenjörer för att studera i vår fabrik, eller så kan vi skicka våra ingenjörer till din fabrik för att utbilda din personal åt dig.
