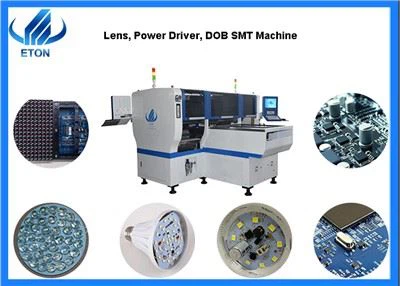

Välj och placera maskin i produktionslinje

plocka och placera maskinen i produktionslinjen



Teknisk parameter

Modell:E8D-1200

Mått: 3150*2250*1650mm

Totalvikt: 2500 kg

PCB Längd Bredd: Max: 1200*300mm Min:100*100mm

PCB-tjocklek:0.5-5mm

PCB-klämning: Justerbar tryckpneumatisk

Monteringsläge: Gruppplock och separat placering\separat plockning och separat placering

Antal kamera: 4st

Monteringsprecision:±0.04 mm

Monteringshöjd:<15mm (Automatic Changing)

Monteringshastighet: 90000 CPH

Komponenter: LED, kondensatorer, motstånd, IC, formade komponenter, etc.

Komponenter Utrymme:0,2 mm

Antal matarstationer: 48 st

Antal munstycken:24st

Effekt: 380 AC 50 HZ

Effektförbrukning: 8 KW

Transportörtransmission: Max längd: 1200 mm

Överföringshastighet: ~1000mm/sek



Relaterad maskin

Stencil skrivare

Automatisk tryckmaskin utgör och funktioner

PCB transport och klämsystem

• Den optimalt utformade moduldrivstrukturen förbättrar effektivt stabiliteten för plattformskalibreringen, balanserad kontakt mellan PCB och stålnätet.

• Använd flexibla sidoklämmor och segmenterade stöd för att effektivt klämma fast kretskortet för att säkerställa en helt

• Programmerbar transporthastighetskontroll gör PB-stopp mer exakt.

• Unikt utformat internt kugghjulstransportband för att förhindra fastklämning.

• PCB-laddningsriktningen kan väljas och kombineras fritt.



Drivruta

Motordrivrutin är en enhet som används för att styra och driva motorn, det är en sluten kub, som inkluderar motorstyrkort och motordrivkort två delar, motorstyrkort ovan inklusive huvudkontrollchipet, PWM-utgångskrets, filterkrets, krypteringschip och andra delar, Motor Drive Board-del inklusive inverterdel, effektomvandlingsdel (inklusive likriktardel, effektskyddsdel, urladdningsdel, etc.), strömsamplingsdel (digitalt samplingschip eller resistanssampling, etc.), kommunikationssektion och så vidare. Från hårdvarunivån är ett masterkontrollchip. Naturligtvis gillar vissa att kalla motordrivningen för hela motorstyrningen, andra tycker om att kalla motorstyrningen för motordrivning.



FAQ

F: vilken typ av råmaterial ska jag förbereda för SMT-linje?

A: du måste förbereda huvudsakligen: PCB, lödpasta, komponenter, matare, munstycken etc.

F: Kan jag besöka produktionsplatsen för dina maskiner i Indien?

A: Jag måste fråga min klient. Det här är trots allt vår kunds fabrik. Vi kan inte fatta beslut för mina kunder. Jag tror att du inte skulle vilja att dina konkurrenter besöker din tillverkningsplats. snälla förstå.

Populära Taggar: plocka och placera maskin i produktionslinje, Kina, leverantörer, tillverkare, fabrik, pris, billigt, offert, LED Pick and Place Software, LED -plockning och platsutbildning, LED -plockning och platsoptimering, LED -plockning och platsprogrammering, LED -plockning och platsberikning, LED -plockning och platskontroll
