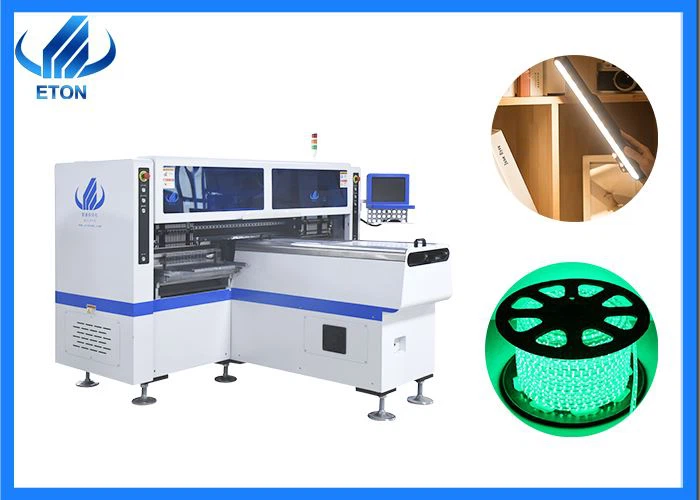

SMT monteringsmaskin med LED-panelljus och linjära lampor
Under idealiska förhållanden är den optimala produktionskapaciteten 150 000 CPH-180000CPH
34 munstycken, 68 matare
Funktion
SMT monteringsmaskin med LED panelljus och linjära lampor
Produktbeskrivning
HT-F7S SMT plockningsmaskinen är mycket snabb och har en hög produktionskapacitet. Under idealiska förhållanden kan produktionskapaciteten nå 150000CPH-180000CPH.
Speciellt bra på att producera linjära LED-ljus, såsom paneler, rör, ljuslister etc., returhastigheten är mycket snabb.
Tillämpningskomponenter inkluderar motstånd, kondensatorer, lamppärlor, brostaplar, etc.
Parameter
Antal kamera | 5 set (digitalkamera) Synjustering, MARK-korrigering |
Upprepa monteringsprecision | ±0.02 mm (upprepad precision) |
Monteringshöjd | Mindre än eller lika med 5 mm |
Monteringshastighet | 150000~180000 CPH |
Komponenter | LED 3014/ 3020/ 3528/ 5050 och kondensatorer, motstånd, brygglikriktare m.m. |
Komponenter Utrymme | 0,5 mm |
Kraft | 380 AC 50 HZ |
Energiförbrukning | 6kw |
Driftmiljö | 23 grader ±3 grader |
Transportör transmission | Max längd: 1200 mm |
Överföringshastighet | >500 mm/sek |
Överföringsriktning | Singel (vänster→ höger eller höger→ vänster) |
Överföringsläge | Drive online |
Positioneringssätt | Optisk |
Lufttillförsel | 0.4-0.6mpa (4-6kgf/cm²) 150N/min |
Elektrisk styrning | Oberoende forskning och utveckling av ETON |
Motion control kortmodul 1 set | Oberoende forskning och utveckling av ETON |
X,Y,Z Axis Drive way | High-end magnetisk linjärmotor plus servomotor |
Antal matarstationer | 68 st |
Antal huvud | 34 st |
Matningssätt | Elektrisk matare med dubbelmotor |
SMT-komponent--LED-chip
Fördelarna med inkommande inspektion av LED-lamppärlor:
Inkommande materialinspektion, förpackningsprocessinspektion, inspektion i rätt tid av okvalificerade LED-lamppärlor
Kvaliteten på lamppärlor är den viktigaste faktorn som påverkar kvaliteten på LED-belysningsprodukter, och kvaliteten på lamppärlor är nära relaterad till förpackningsprocessen och materialets mikrostruktur. Lamppärlor läcker. Förpackningsfabriker kan använda olika material och förpackningsprocesser på olika partier av lamppärlor. Med hjälp av mikrodetekteringsutrustning kan belysningsfabriken analysera defekterna i lamppärlans material och förpackningsprocessen, och kan effektivt hitta de potentiella dolda farorna med lamppärlan och kontrollera de okvalificerade lamppärlsatserna. Jinjians inkommande inspektion av lamppärlor inkluderar en omfattande mikroskopisk inspektion av alla råmaterial och förpackningsprocesser i LED-lamppärlor, vilket hjälper lampfabriker att utföra inkommande inspektionsarbete.
