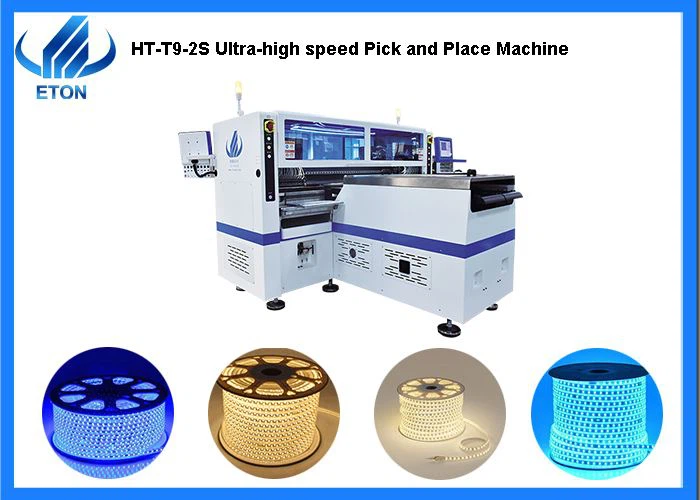

​Ultra Speed ​​Led Strip SMT-montering

​Ultra Speed ​​Led Strip SMT-montering

Ultrasnabba led Strip SMT-monteringsfunktioner 1. Ultramonteringshastighet: optimal kapacitet når 500000CPH. 2. Monteringshuvud: 4 monteringshuvuden, varje monteringshuvud har 34 PCS-huvuden, totalt har 136 PCS-huvuden 3. Matarstation: totalt har 136 PCS-huvuden 4. Monteringsläge: inse funktionen av två gånger...

Skicka förfrågan

Funktion

UltraSkissade ledde Sresa SMTMutåt

Funktioner

1.Ultra monteringshastighet: optimal kapacitet når 500000CPH.

2.Monteringshuvud:4 monteringshuvuden, varje monteringshuvud har 34 PCS-huvuden, totalt har 136 PCS-huvuden

3.Matningsstation:totalt har 136 PCS-huvuden

4. Monteringsläge:inse funktionen av tvågångsplock och engångsplacering; producera fyra typer av material samtidigt;

5.PCB storlek:valfri längd* 250(±10)mm, maxlängden är 1M per cykel.

6.Kamera:10 uppsättningar av kamera, synkamera med hög noggrannhet igenkänning; ingen paus för att upptäcka närvaron eller frånvaron av komponenter, komponentadsorptionstillstånd, förhindra placeringsfel



Teknisk parameter

HÖG HASTIGHET OCH PROFESSIONELL VÄLJ OCH PLACERA MASKIN T9-2S

PCB storlek

250(±10)mm* valfri längd

PCB tjocklek

0.1-0,5 mm

PCB fastspänning

Vakuumadsorption, cylinderklämning, spårvidd justerbar

Monteringssätt

Gruppplock och gruppplacering

Monteringsläge

Dubbelskena plus fyra grupper av placeringshuvuden

Nr av kamera

10 uppsättningar digitalkamera

Upprepa precision

±0.05 mm

Monteringshöjd

Mindre än eller lika med 5 mm

Monteringshastighet

Dubbel sida: 500 000 CPH, Enkel sida: 250 000 CPH

Komponenter

LED 3014/ 3020/ 3528/ 5050 och motstånd, kondensator, brygglikriktare mm.

kraft

350 AC 50Hz

Energiförbrukning

9,6KW

Elektrisk styrning

Oberoende forskning och utveckling av ETON

Motion control card modul 2 set

Matningssätt

Intelligent elektrisk matare med dubbelmotor

Antal matningsstation

Dubbel sida 136 ST, Enkel sida 68 ST

Nej. Av huvudet

Dubbel sida 136 ST, Enkel sida 68 ST


Produktionslinjen för T9-2S

T9-2S

SMT-maskin och annan kringutrustning

(2)

(2)

（2）

（2）

Företagsintroduktion

ETON grundades 2011 och har mer än 11 ​​års erfarenhet. Jiangxi intelligent manufacturing Park färdigställdes 2020. Det är en leverantör av tillverknings- och processlösningar med fokus på FoU, produktion, försäljning och service av SMT-höghastighetsplockningsmaskiner och SMT-perifer automation.

 202205261508355199104

Service och transport

1. Tjänsten

 202205261055388369386

2. Paketet och transporten

 202205260945178402405

Steg 1: packa maskinen med skumbomull och stretchfilm för att skydda maskinens utsida

Steg 2: Vakuumpackning. Lägg torkmedlet i en vakuumpåse för att förhindra fukt; använd remmar för att säkra maskinen;

Steg 3: professionell trälåda förpackning.
