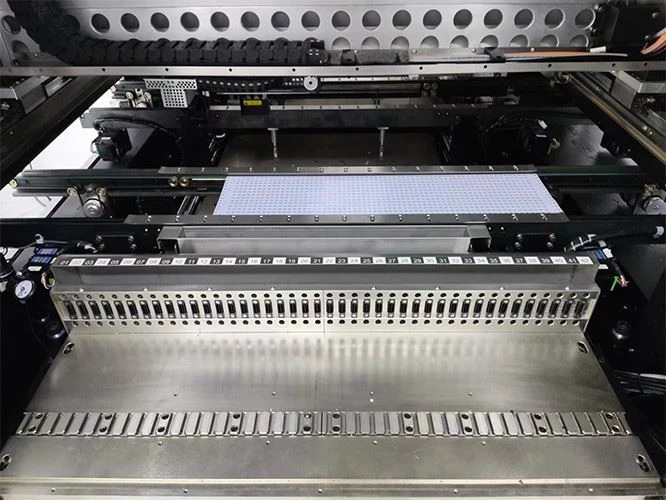

MASKIN FÖR TILLVERKNING AV KRETSKORT
1. Uppgradera det "höghastighetsuniversella integrerade monteringshuvudet", som har hög produktivitet och mångsidighet2. Det finns inget behov av att byta ut monteringshuvudet, och det stöder 0201-10mm förpackningsmaterial och IC-material3.40 sugmunstycken, vart och ett kontrollerat av en oberoende servomotor4. Dubbelhuvud, dubbelspår, den maximala PCB-storleken är 500*450mm5. Företaget kan uppnå 120 000 cph under optimala förhållanden
Funktion
MASKIN FÖR TILLVERKNING AV KRETSKORT
PARAMETER
线路板/PCB | |
PCB板尺寸/PCB-storlek (L* W) | 最大尺寸Max storlek: 单板500mm*450mm (enkel PCB) 双板500mm*300mm (dubbel PCB) 最小尺寸Min storlek: 50mm*50mm |
PCB板厚度/PCB-tjocklek | 0.5-4,5 mm |
PCB板固定方法/PCB-klämning | 气缶I夹板,轨道宽度可调/Cylinderklämning, spårvidd justerbar |
定轨方式/Järnväg | 双轨双臂(1 轨4轨为固定轨道)/2 Rail,2 portaler (Rail 1,4 är fast skena) |
系统/Sy stam | Windows 7 |
软件/Programvara | 自主研发/ FoU självständigt |
生产管理MES系统/Produktionshantering MES-system | 提供要求定制(选配项)/ Anpassad (tillval) |
离线编程/Off-line programmering | 有/Tillgänglig |
相机数M/No. av kameran | 4套/4 set (数字相机 Digitalkamera) |
固定飞拍识别元器件/bottom vision kameraigenkänning | |
视觉对位 plus MARK校正/Vision alignment plus Mark correction | |
重复精度/Upprepa precision | plus 0.02 mm |
贴片高度/Monteringshöjd | B6mm |
贴片速度/Montagehastighet | 120000CPH (本公司最优条件下)(Optimal hastighet) |
贴装零件范围/Components range | 0201~10mm 封装料及 IC 料/Min 0201-paket och IC etc. |
使用电源及功率/Power | 380AC 50HZ 6KW |
使用环境/Driftsmiljö | 23 grader ±3 grader |
传输方向/Transmissionsriktning | 标准(单向)/Standard: Enkel riktning |
传送方式/Sändningsläge | 在线/Online drive |
定位方式/Positionsläge | 光学/Optisk |
耗气量/Luftförbrukning | 0.4-0.6mpa ( 4-6kgf/cm2) 1 50N/min |
电气控制/Elektrisk styrning | ETON 自主研^/Oberoende forskning och utveckling av ETON |
运动控制卡模块 1 套/Motion Control Card Module 1 set | ETON 自主研发/Oberoende forskning och utveckling av ETON |
XYZ轴驱动方式/X,Y,Z-axelns körväg | 高端磁悬浮电机 plus 伺服电机/High-end magnetisk linjärmotor plus servomotor |
可放置送料器数S/Nr. av matningsstationen | 双边送料器台车站位32PCS,可装物料64盘(单边送料器台车站位16PCS, 可装牛料32牛料) Dubbelsidig dockningsvagnsplats 32PCS, tejprullepaket: 64PCS (enkelsidig dockningsvagnsplats 16PCS, tejprullepaket:32PCS) |
吸嘴安装数＞/Nr. av huvuden | 双边40PCS (单边20PCS)/Dubbel sida: 40st (enkel sida: 20st) |
送料方式/Matningssätt | 双头智能送料器/Intelligent dubbelhuvudmatare |
Maskinintroduktion
1..40 sugmunstycken, vart och ett styrt av en oberoende servomotor
2. Dubbelhuvud, dubbelspår, den maximala PCB-storleken är 500*450 mm
3. Företaget kan uppnå 120 000 cph under optimala förhållanden
Vår tjänst
Innan du köper vår maskin kommer vi att ge dig planen för hela SMT-produktionslinjen. Så länge det handlar om SMT-relaterad kunskap, kommer vi att göra vårt bästa för att svara åt dig. Dessutom tillhandahåller vi gratis dörr-till-dörr-installationsservice, gratis utbyte av alla delar som skadats under garantiperioden, gratis videoundervisning online i 7 dagar och 24 timmar, och gratis mjukvaruuppdatering för livet
Utställning
Vi besöker många utställningar varje år.
Inte bara i Kina, Indien Delhi, Indiska Mumbai, Pakistan Karachi, Turkiet Istanbul, Egypten Kairo, Ryssland Moskva, Vietnam Hanoi etc.
Vi förekom 85 procent på Kinas LED-belysningsmarknader, men skickar också maskiner till Indien, Korea, Storbritannien, Ryssland, Egypten, Turkiet, Vietnam, Japan, Australien, Polen, etc mer än 20 länder
FAQ
F: Hur är träningen?
S: Efter att ha köpt våra produkter kan du skicka dina ingenjörer för att studera i vår fabrik, eller så kan vi skicka våra ingenjörer till din fabrik för att utbilda din personal åt dig.
F: Har du ett produktcertifieringscertifikat?
S: Våra produkter har CCC, CE, SRIA-certifiering.
F: Vad sägs om service efter försäljning? Hur är det med garantin?
S: Vi har ett team av professionella ingenjörer för att lösa dina problem. Alla delar som kräver reparation och utbyte är gratis under garantiperioden. Vi kan också ge dig utbildning och installation på plats och stödja fjärrkontroll av maskinen, maskinen använder kinesiska och engelska gränssnitt, mycket lätt att använda.
