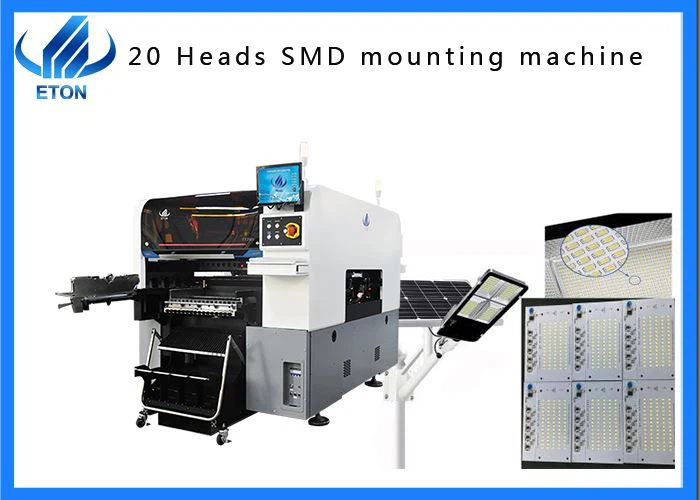

MASKIN för LED-BELYSNING
1. Den har både hög hastighet och mångsidighet och är superpraktisk bland produkter på samma nivå2. Det höghastighetsuniversella integrerade monteringshuvudet behöver inte bytas ut. Varje sugmunstycke har en oberoende detekteringsfunktion för att förbättra utrustningens stabilitet och produktens tillförlitlighet3. Matningsenhet: matarvagn, dubbelhuvud intelligent matare, IC-ryggsäck, realiserar ojämlik materialupplevelse och stabil produktion
Funktion
MASKIN för LED-BELYSNING
Maskinintroduktion
1. Den har både hög hastighet och mångsidighet och realiserar superpraktiska produkter på samma nivå
2. Det snabba universella integrerade monteringshuvudet behöver inte bytas ut. Varje sugmunstycke har en oberoende detekteringsfunktion för att förbättra utrustningens stabilitet och produktens tillförlitlighet
3. Matningsanordning: matarvagn, dubbelhuvud intelligent matare, IC-ryggsäck, realiserar ojämlik materialupplevelse och stabil produktion
4. Den ultrahöga kameran för huvudigenkänning kombineras med kameran för bottenflygning för att säkerställa monteringsnoggrannheten
5. Pekskärm, programvaran stöder kinesiska och engelska, och operationen är enkel och lätt att förstå
Komponentintroduktion
magnetisk linjär motor
lHär är den magnetiska linjärmotorn med hög precision, som används för att förbättra stabiliteten, hastigheten och noggrannheten vid maskinplacering. Vår magnetiska linjärmotor använder israelisk teknik.
Gallerskala
lDetta är gitterskalan, det är en detekteringsanordning som i viss mån bestämmer noggrannheten för huvudets placering.
Denna gallervåg är av märket RENISHAW/MicroE, från Storbritannien och Amerika.
Dra kedja
lDetta är Drag Chain, Funktionen är att skydda trådarna från nötning och förlänga maskinens livslängd. Den är tillverkad i Tyskland ---- IGUS varumärke.
KAMERA
lVår YT202 pick and place-maskin har 4 kameror, det är en flygigenkänningskamera och Mark-kameran. Det här är flygigenkänningskameran och det här är Mark-kameran. Deras roll är att förbättra noggrannheten i maskinplaceringen. Detta är också en av anledningarna till att våra multifunktionsmaskiner kan montera precisionskomponenter.
MONTERINGSHUVUD
lTitta här, varje placeringshuvud i denna multifunktionella maskin styrs av en oberoende servomotor, som kan montera olika komponenter.
styrskena
lDetta är styrskenan, vår PCB-skiva transporteras in härifrån. Den kommer från Japan, THK-märket.
industriell dator
lDetta är vår industridator, EVOC-varumärket, som är det TOP-2 varumärket i världen. Det är en pekskärmsskärm, programvaran är självständigt utvecklad av ETON, med ett kinesiskt och engelskt gränssnitt, och operationen är enkel och lätt att förstå.
PARAMETER
PCB板尺寸/PCB-storlek* W) | 最大尺寸Max storlek: 单板500mm*450mm (enkel PCB) 双板500mm*300mm (dubbel PCB) 最小尺寸Min storlek: 50mm*50mm |
PCB板厚度/PCB-tjocklek | 0.5-4,5 mm |
PCB板固定方法/PCB-klämning | 气缸夹板,轨道宽度可调/Cylinderklämning, spårvidd justerbar |
定轨方式/Järnväg | 双轨双臂(1 轨4轨为固定轨道)/2 Rail,2 portaler (Rail 1,4 är fast skena) |
系统/System | Windows 7 |
软件/Programvara | 自主研发/ FoU självständigt |
生产管理MES系统/Produktionshantering MES-system | 提供要求定制(选配项)/ Anpassad (tillval) |
离线编程/Off-line programmering | W/Tillgänglig |
相机数量/Nr. av kameran | 4套/4 set (数字相机 Digitalkamera) |
固定飞拍识别元器件/bottom vision kameraigenkänning | |
视觉对位 plus MARK校正/Vision alignment plus Mark correction | |
重复精度/Upprepa precision | ± 0.02 mm |
贴片高度/Monteringshöjd | b20 mm |
贴片速度/Montagehastighet | 80000CPH (本公司最优条件下)(Optimal hastighet) |

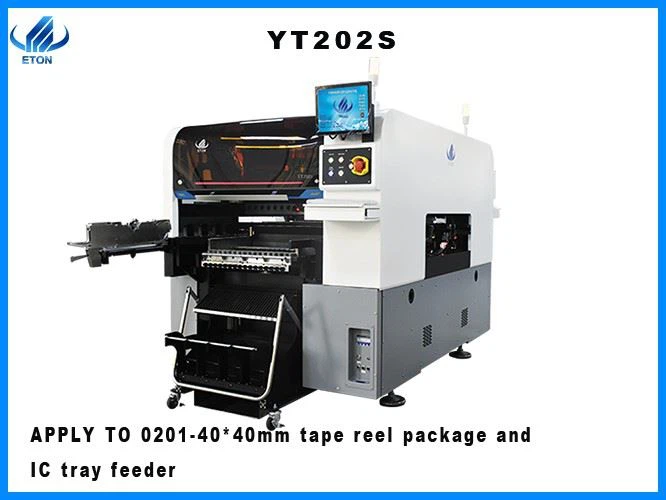

贴装零件范围/Components range | 0201〜40*40mm封装料及IC背包料 Min 0201 ~40*40mm Tejprullepaket och IC-trågmatare etc. |
使用电源及功率/Power | 380AC 50HZ 6KW |
使用环境/Driftsmiljö | 23 grader 土 3 grader |
传输方向/T「ansmissionsriktning | 标准(单向)/Standard: Enkel riktning |
传送方式/Sändningsläge | 在线/Online drive |
定位方式/Positionsläge | 光学/Optisk |
耗气量/Ai「förbrukning | 0.4-0.6mpa ( 4-6kgf/cm2) 150N/min |
电气控制/Elektrisk styrning | ETON 自主研发/Oberoende forskning och utveckling av ETON |
运动控制卡模块 1 套/Motion Control Card Module 1 set | ETON 自主研发/Oberoende forskning och utveckling av ETON |
XYZ轴驱动方式/X,Y,Z-axelns körväg | 高端磁悬浮电机 plus 伺服电机/High-end magnetisk linjärmotor plus servomotor |
可放置送料器数＞/Nr. av matningsstationen | 双边 送料器 台 车站 位 32 st, 可装物料 64 盘 (单边 送料器 台 车站 位 16 st, 可装物料 32 盘), 根据 产品 需要 台车 与 ic 背包 可 切换 (背包 背包) / dubbel sidodockningsvagnsplats 32PCS, tejprullepaket: 64PCS (enkelsidig dockningsvagnsplats 16PCS, tejprullepaket:32PCS), växlar fritt mellan dockningsvagn och IC-fackmatareC brickmatare: tillval) |
吸嘴安装数m/No. av huvuden | 双边20PCS (单边 10PCS)/Dubbel sida: 20st (enkel sida: 10st) |
送料方式/Matningssätt | 双头智能送料器/Intelligent dubbelhuvudmatare |
SMT PRODUKTIONSLINJE
FAQ
F: Vad sägs om service efter försäljning? Hur är det med garantin?
S: Vi har ett team av professionella ingenjörer för att lösa dina problem. Alla delar som kräver reparation och utbyte är gratis under garantiperioden. Vi kan också ge dig utbildning och installation på plats och stödja fjärrkontroll av maskinen, maskinen använder kinesiska och engelska gränssnitt, mycket lätt att använda.
F: Är du ett handelsföretag eller en tillverkare?
Vi är en professionell tillverkare specialiserad på skärmskrivare, SMT-maskin, plockningsmaskin, återflödesugn, SMT-produktionslinje och andra SMT-produkter.
F: Vilket är ditt leveransdatum?
Leveransdatum är cirka 20 dagar efter full betalning.
F: Vilka är dina betalningsvillkor?
S: 100 procent betalning före leverans eller 50 procent insättning i förskott och resten före leverans.
